• <nav id="aaaa0"><code id="aaaa0"></code></nav>
    <tfoot id="aaaa0"></tfoot>
  • 五月天中文字幕mv在线,女人张开腿让男人桶爽,国产午夜无码精品免费看,免费观看男女性高视频,香港曰本韩国三级网站 ,亚洲va无码va在线va天堂,欧美人和黑人牲交网站上线,色135综合网

    熱處理工藝對TB9鈦合金棒材組織和性能的影響

    發(fā)布時間: 2023-09-07 10:40:01    瀏覽次數(shù):

    TB9鈦合金(名義成分為Ti-3Al-8V-6Cr-4Mo-4Zr)是一種亞穩(wěn)態(tài)β鈦合金,密度約4.8g/cm3,鉬當(dāng)量約19.6,在730℃即可發(fā)生α→β相變,通過加工和熱處理后極限強(qiáng)度可達(dá)1400MPa以上[1]。TB9鈦合金具有密度低、強(qiáng)度高、耐蝕、冷加工和抗疲勞性能優(yōu)異等特點(diǎn),還具有良好的冷加工變形能力,可大幅度縮短生產(chǎn)周期,降低生產(chǎn)成本[2-4]。試驗(yàn)研究了不同固溶溫度和時效溫度對TB9鈦合金顯微組織及力學(xué)性能的影響,以期能夠?qū)υ摵辖鸷罄m(xù)產(chǎn)品的生產(chǎn)和應(yīng)用提供理論支持。

    1、試驗(yàn)方案

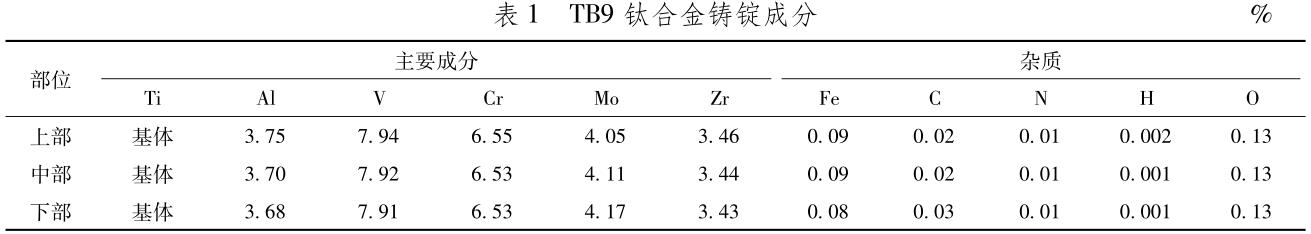

    采用真空自耗電弧爐經(jīng)二次熔煉得到Φ360mmTB9合金鑄錠 , 其化學(xué)成分見表1。


    合金的相變溫度為730 ℃。 首先采用1250t快鍛機(jī)在1150 ℃進(jìn)行開坯  獲得100mm的方棒,然后采用快鍛機(jī)在950℃下制得Φ50mm棒坯,最后采用125型橫列式軋機(jī)在軋制溫度為900℃下制成Φ10mm的棒材。隨后分別進(jìn)行固溶處理和時效處理,固溶溫度分別為780、810、840、870℃,保溫30min后水冷,固溶后分別在460、510、560℃時效12h后空冷。室溫拉伸性能在Instron5985型拉伸試驗(yàn)機(jī)上進(jìn)行測試,顯微組織觀察在Olympus光學(xué)顯微鏡和牛津SEM掃描電鏡上進(jìn)行。

    2、試驗(yàn)結(jié)果與分析

    2.1 固溶時效雙重處理對顯微組織和力學(xué)性能的影響

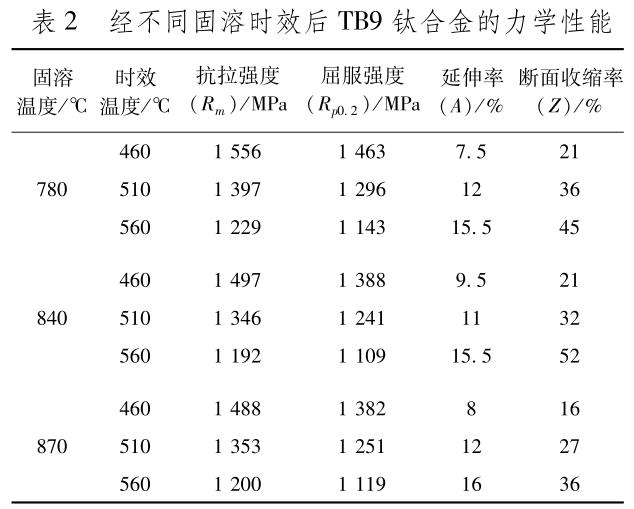

    TB9鈦合金分別在780℃×0.5h/WC、840℃×0.5h/WC、870℃×0.5h/WC三種工藝固溶處理,并 經(jīng)460℃×12h/AC、510℃×12h/AC和560℃×12h/AC時效處理后,顯微組織如圖1所示,拉伸 性能見表2。由表2可知,固溶溫度不僅能改變β相晶粒尺寸,而且影響后續(xù)時效合金中α相的析出行為。



    時效溫度相同的條件下,隨著固溶溫度的升高,β相晶粒尺寸增加,抗拉強(qiáng)度和屈服強(qiáng)度呈下降趨勢,延伸率和面縮率變化較??;在相同固溶處理工藝條件下,隨著時效溫度的升高,β相晶粒尺寸增加,在高于510 ℃時效后,β相晶內(nèi)和晶界處出現(xiàn)了大量α析出相,導(dǎo)致抗拉強(qiáng)度和屈服強(qiáng)度顯著降低,延伸率和面縮率顯著提高。

    2.2 固溶處理對合金斷裂行為的影響

    經(jīng)軋制加工得到的TB9鈦合金棒材經(jīng)固溶時效處理后,微觀組織中晶內(nèi)析出α相并呈均勻分布。 研究表明,當(dāng)時效處理為510℃×12h/AC時,棒材具有較好的強(qiáng)塑性匹配,因此研究固溶處理對合金 斷裂行為研究時固定時效處理工藝為510℃×12h/AC不變。

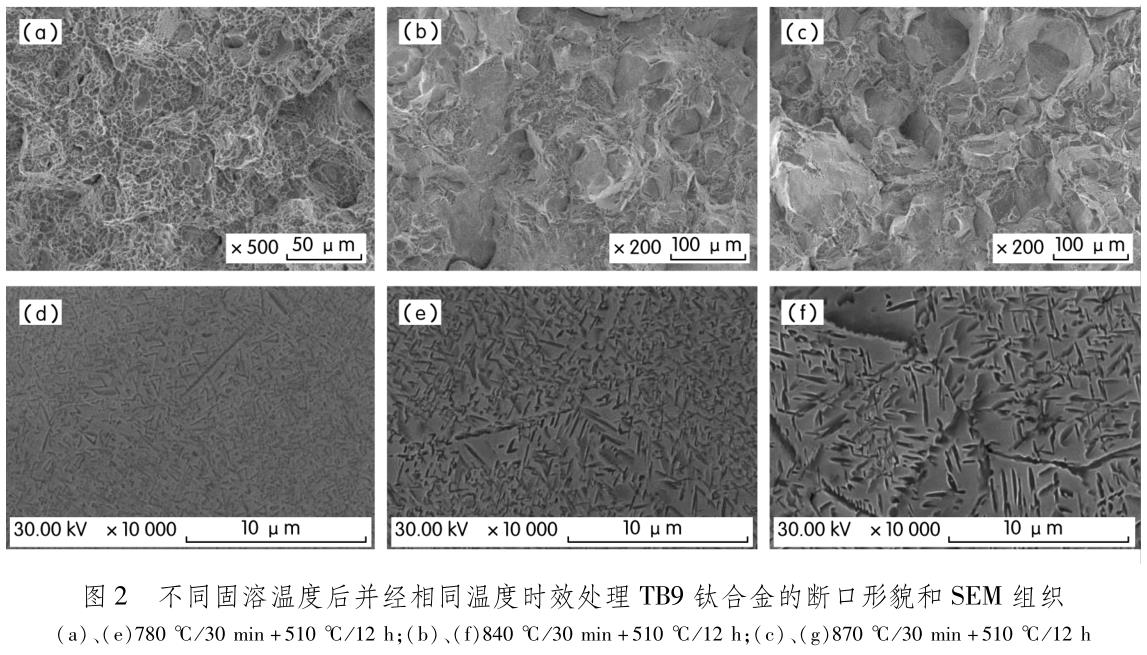

    TB9鈦合金棒材經(jīng)過780℃×0.5h、840℃×0.5h/WC和870℃×0.5h/WC不同固溶處理再進(jìn)行510℃× 12h/AC相同時效處理后,拉伸斷口形貌和SEM組織如圖2所示,由圖2可知,隨著固溶溫度的增加 ,相同時效溫度處理的斷口形貌由韌窩狀塑性斷裂逐漸向脆性斷裂轉(zhuǎn)變,韌窩含量減小,沿晶斷裂的含量增 加[圖2(a)~(c)],這是因?yàn)殡S著固溶溫度的增加,相同時效處理后晶內(nèi)和晶界α相的尺寸增加[ 圖2(e)~(f)],變形過程中應(yīng)力容易在晶界α相處集中,導(dǎo)致沿晶斷裂的發(fā)生。


    3、結(jié)論

    1)在時效溫度相同的條件下,隨著固溶溫度的升高,β相晶粒尺寸增加,抗拉強(qiáng)度和屈服強(qiáng)度呈下降趨勢,延伸率和面縮率變化較小。

    2)在相同固溶處理工藝條件下 ,隨著時效溫度的升高,β相晶粒尺寸增加,在高于510℃時效后,β的升高,β相晶粒尺寸增加,在高于510℃時效后,β相晶內(nèi)和晶界處出現(xiàn)了大量α析出相,抗拉強(qiáng)度和屈服強(qiáng)度顯著降低,延伸率和面縮率顯著提高。

    3)隨著固溶溫度的增加,相同時效溫度處理的斷口形貌由韌窩狀塑性斷裂逐漸向脆性斷裂轉(zhuǎn)變,韌窩含量減小,沿晶斷裂的含量增加。

    參考文獻(xiàn):

    [1]萊茵斯c,皮特爾斯M鈦及鈦合金[M].陳振華,譯北京:化學(xué)出版社,2005.

    [2]倪沛彤,韓明臣,張英明,等.宇航飛行器緊固件用鈦合金的發(fā)展[J].鈦工業(yè)進(jìn)展,2012,29(3):6-10.

    [3]郭金明,任璐,倪沛彤,等.軋制溫度和熱處理對TB9鈦合金棒材組織和性能的影響[J].鈦工業(yè)進(jìn)展,2015,32(5):27-30.

    [4]顏照鵬,焦清洋,權(quán)純逸,等.TB9鈦合金彈簧制造工藝研究[J].熱加工工藝,2022(6):142-145.

    在線客服
    客服電話

    全國免費(fèi)服務(wù)熱線
    0917 - 3388692
    掃一掃

    bjliti.cn
    利泰金屬手機(jī)網(wǎng)

    返回頂部

    ↑

    主站蜘蛛池模板: 色爱综合另类图片av| 国产美女在线精品免费观看| 亚洲无线码在线一区观看| 国产欧美日韩中文久久| 美女内射视频www网站午夜| 初尝黑人巨砲波多野结衣| 亚洲精品国产嫩草在线观看东京热| 肥老熟妇伦子伦456视频| 人禽伦免费交视频播放| 久久精品国产成人av| 久久99热人妻偷产国产| 日日婷婷夜日日天干| 欧洲s码亚洲m码精品一区| 男ji大巴进入女人的视频| 少妇三级全黄| 久久不射影院| 亚洲一区二区三区无码国产| 陈巴尔虎旗| 91视频入口| 亚洲区一区二| 00色视频在线| 精品伊人久久久久7777人| 欧亚AV| 熟女国产在线| 日韩一区二区中文| 亚洲无码视频在线| 亚洲一区中文字幕| 国内精品免费久久久久电影院97 | 1313午夜精品理论片| 无码免费一区二区三区| 日本大尺度吃奶呻吟视频| 中文AV电影网| 97超碰人人| 国产V片免费A片视频| 韩国精品久久久久久无码| 狠狠插影院| 国产有奶水哺乳期无码avav| 久久精品无码一区二区无码 | 亚洲人成网站在线播放2019| 久久高清内射无套| 亚洲一二区三区|
