電動調節閥的工作原理和使用方法是什么呢？電動調節閥通常由電動執行機構和調節閥連接起來，經過安裝調試后成為電動調節閥。電動調節閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。 電動調節閥的驅動一般是用電機，開或關動作完成需要一定的時間模擬量的，可以做調節。比較耐電壓沖擊。電磁閥是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方；電動閥反之。電動閥閥的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。三線制電動閥有F/R/N三條線，F(xiàn)代表正向動作(或者open動作)控制線，R代表反向動作(或者close動作)控制線，N代表地線。電磁閥是電動閥的一個種類；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。

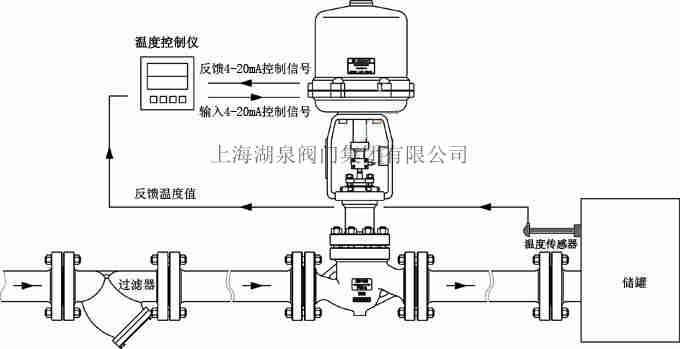

電動調節閥的原理：通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。

電動調節閥的作用：
1、空氣壓差開關是用來檢測過濾網的透氣情況，過濾網越臟，透氣率越低，其兩側的壓力差越大。當壓力差超過壓差開關的設定值時，微動開關運作，發出報警信號。
2、驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作。
3、開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
4、電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
5、當盤管后的溫度低于某限值時，低溫保護壓差開關切斷送風機的電源，從而使新風風閥關閉，防止盤管內的水結冰，漲裂盤管。
6、電動調節閥用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。

是由AC220V或AC380V交流電機驅動的閥；DCS系統輸出的4-20mA控制信號接入電動調節閥，這一模擬信號對應電動閥0-100%的閥門開度，也就是4mA對應閥門的0開度，20mA對應閥門的100%開度，這樣就可以精確控制電動閥的開度大小。只要是控制器能輸出4-20mA的模擬量控制信號就能控制電動閥，DCS，PLC，PID調節儀表等都可以實現。電動閥門有開關型和調節型。使用集散控制系統進行電動閥門控制有所區別。開關型電動閥門動作屬于布爾量，只有開位和關位。對于集散控制系統而言，只要輸出開關量即可遠程控制電動閥門的開關。

調節型電動閥門動作是模擬量，屬于連續性的位置信號。因此，遠程控制電動閥門需要集散控制系統輸出模擬量，從而可以將閥門開到或關閉到任何位置。由于遠程控制是看不到現場閥門工作狀態，需要將反饋信息引入集散控制系統。此時引入集散控制系統的是模擬量信號。例如中控DCS控制系統，在控制系統這邊需要開關量輸出卡件DO和開關量輸入卡件Dl，用于控制開關型電動閥門和接受開關型電動閥門的位置信息。對于調節型電動閥門，控制系統這邊要用AO卡件和AI卡件，用于控制調節型電動閥門和接受調節型電動閥門的位置信息。

采用PLC中的定時器來實現對流入電動閥電流大小的控制，把閥門開啟時間t分成n等份，每走過t/n時間，改變16/n電流的大小，直到電流從最初的4mA達到最終的20mA，開度從0°變?yōu)?0°。同理，閥門回程控制同樣基于上述方法，而閥門開度到達90°后中間狀態保持的時間根據需要添加一個定時器設置即可。閥門開度的顯示一般需要電動閥控制器的反饋，但在實際應用中，閥門實際動作與電動閥反饋信號會有一定滯后，帶來一定誤差。考慮到大多數情況下，控制輸出必然會導致閥門動作，所以使用輸出信號代替返回信號，以克服滯后影響。即在PLC內部特殊寄存器D1116把數字信號轉化為模擬信號的同時，把數字信號反饋給觸摸屏，實時顯示開度大小。接線時，PLC的電流數字模擬通道接入到電動閥控制器的電流輸入通道，PLC和電動閥公共控制端相接。
